Автоклавы российского производства
Проектируем и производим установки вакуум-нагнетательной пропитки под ваш технологический процесс
— от компактных лабораторных установок до крупных промышленных автоклавов
Высота камеры
300-6000 мм
Давление
0,05-10 000 кПа
Диаметр камеры
225–1930 мм
Температура
до 350 °C
до 30+ лет
служит при агрессивных средах и вакуумной коррозии
с 2015 г
работаем с коммерческими предприятиями и ОПК
Автоклавы российского производства
Проектируем и производим установки вакуум-нагнетательной пропитки под ваш технологический процесс —
От компактных лабораторных установок до крупных промышленных автоклавов
Диаметр камеры
225–1930 мм
Температура
до 350 °C
Давление
0,02-10 000 кПа
Температура
до 350 °C

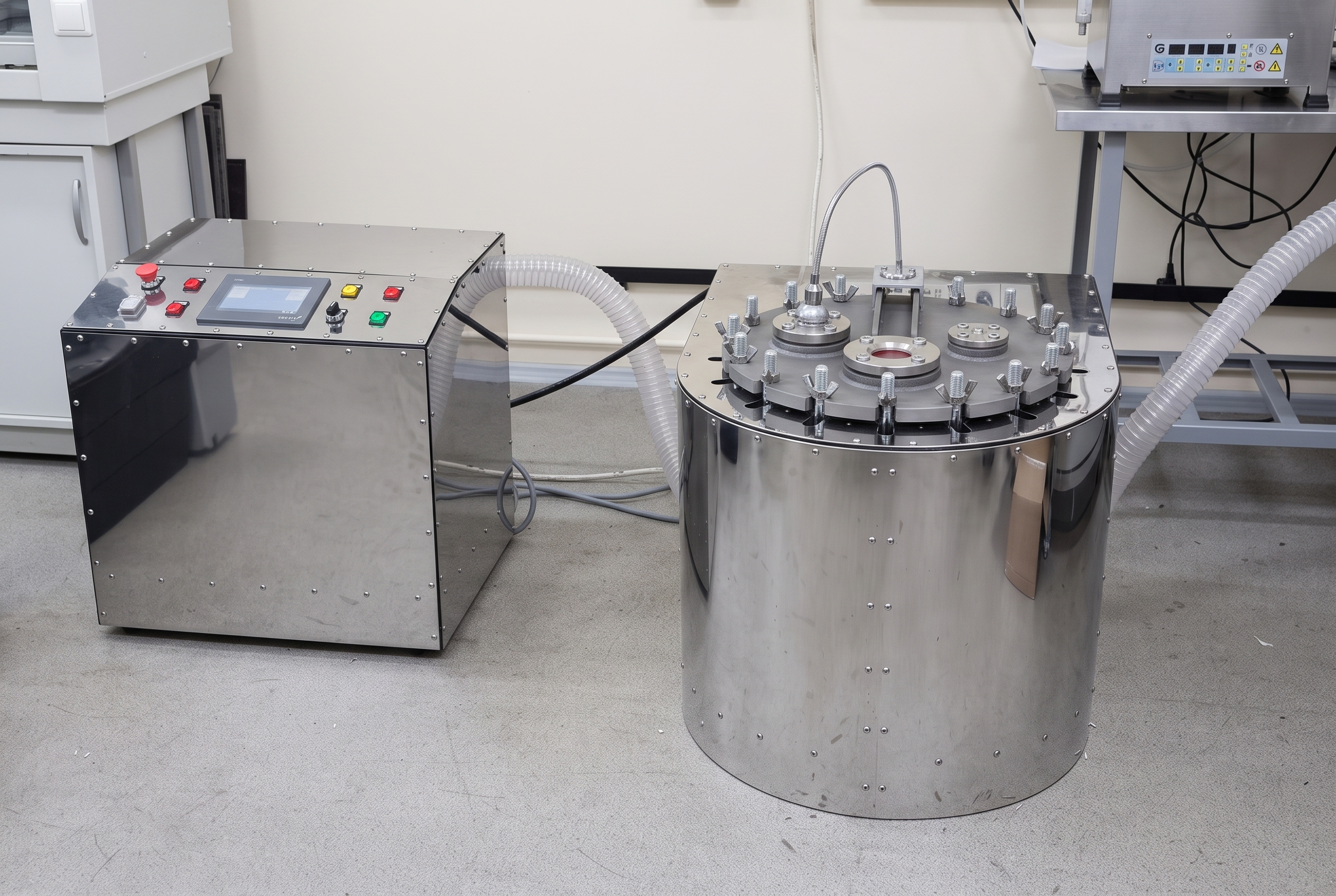

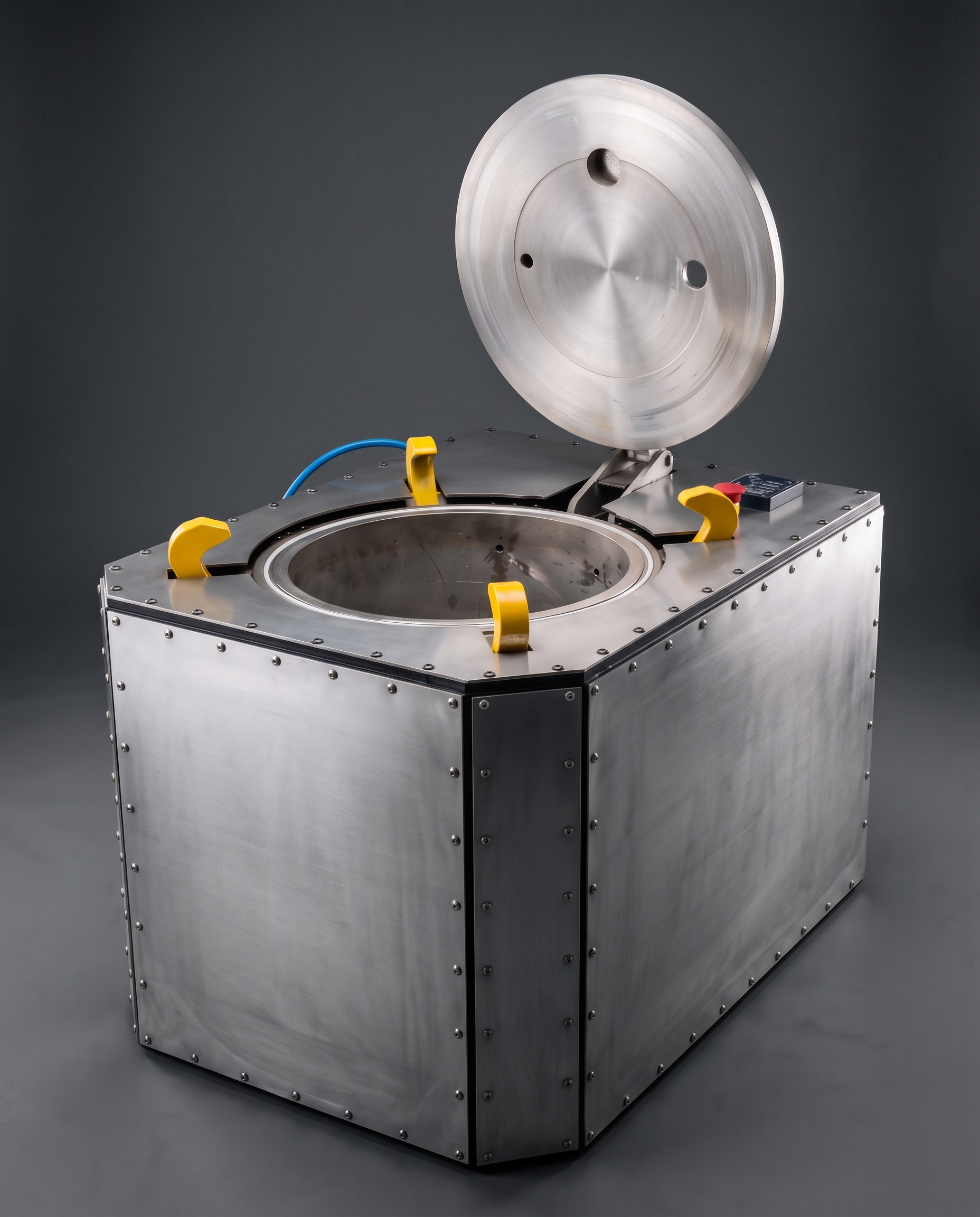

Установки вакуум-нагнетательной пропитки «ЭЛДЕК» предназначены для пропитки и заливки изделий в вакууме при повышенных температурах и под давлением — различными лаками, смолами и компаундами согласно ОСТ 4Г 0.054.213-76 и внутренним ТУ заказчика.
Предназначение
и принцип работы
Состав и комплектация установок
Проектируем и производим оборудование с разнообразной компоновкой и функционалом
до 13 мес
обеспечиваем гарантийное обслуживание

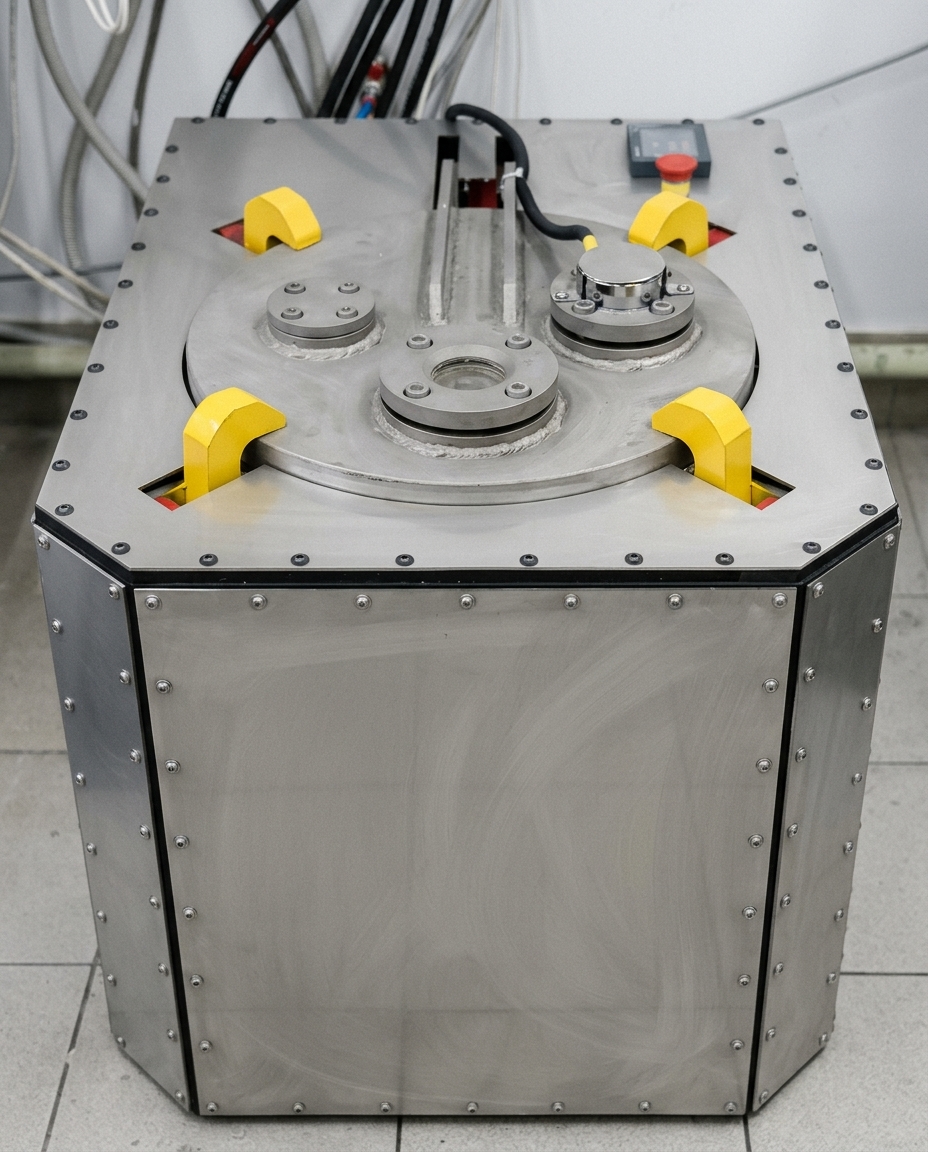

ОСНОВНОЙ УЗЕЛ

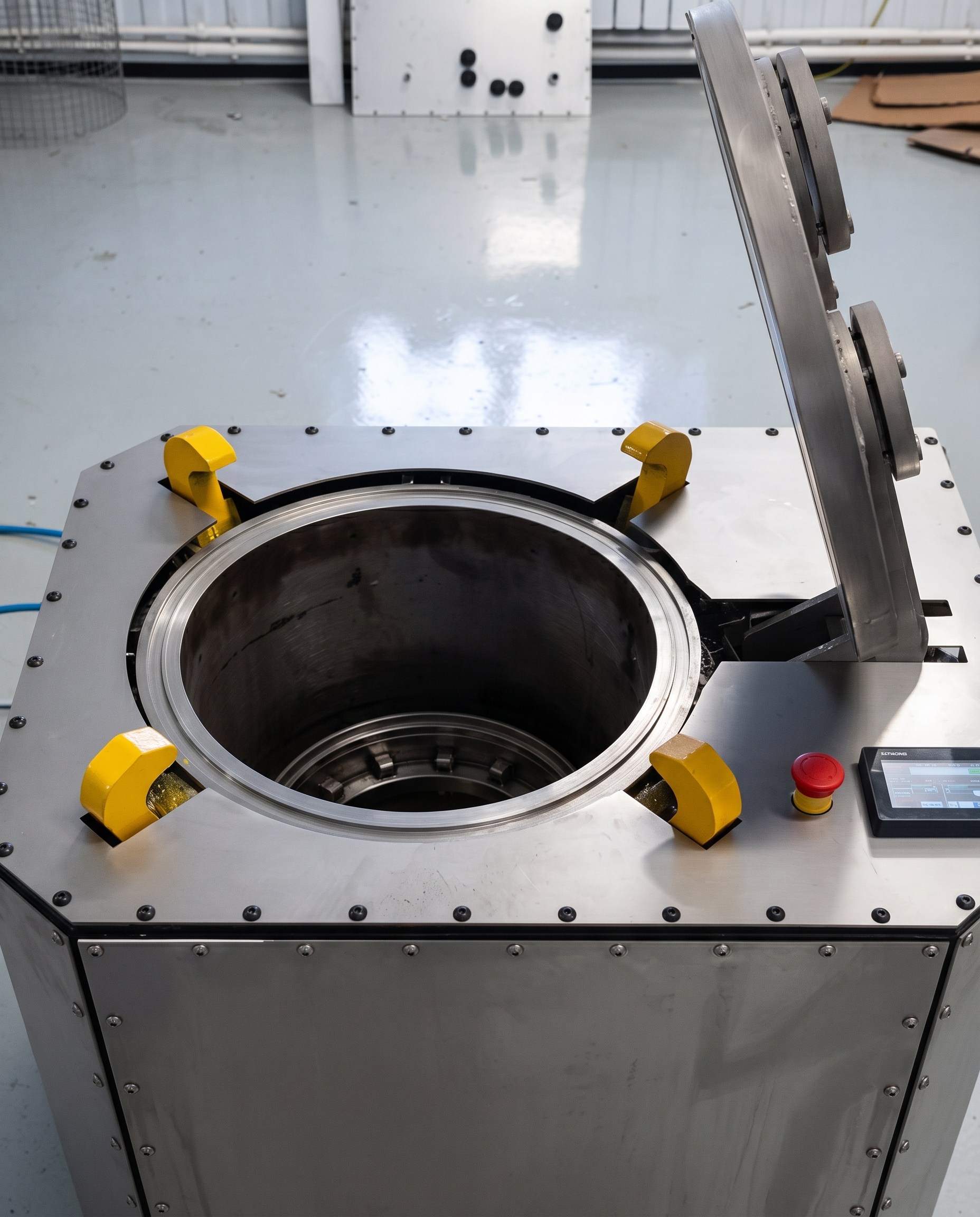

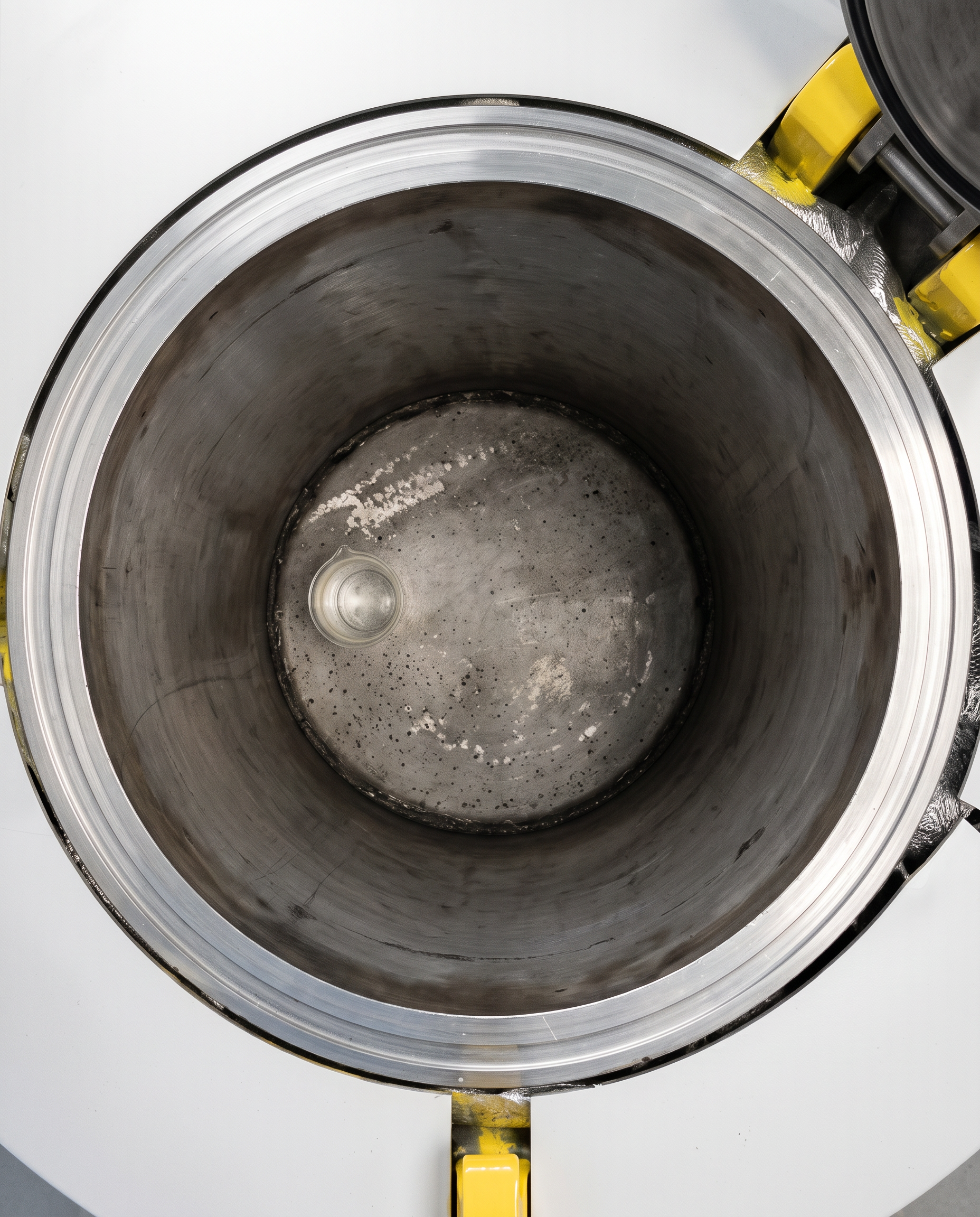

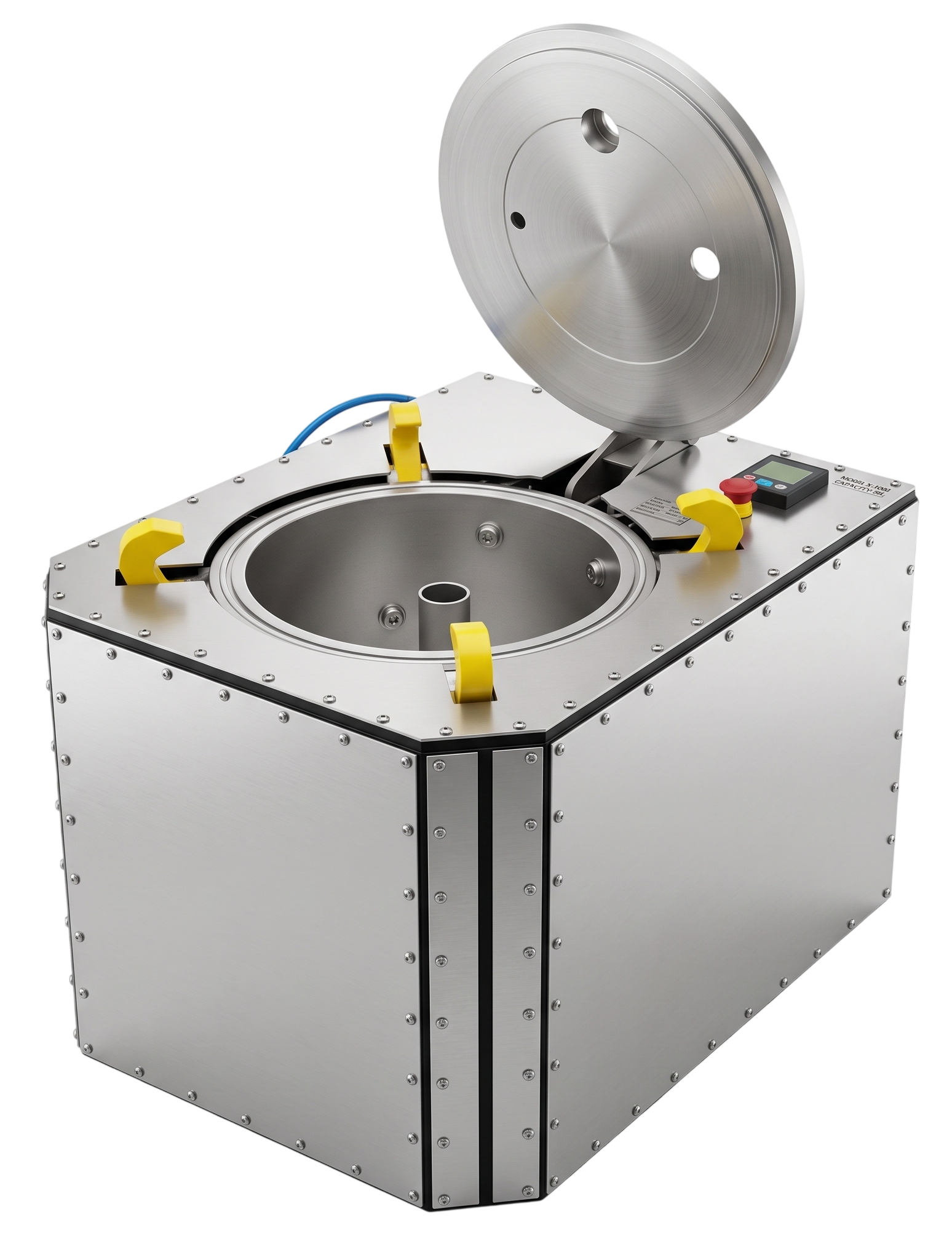

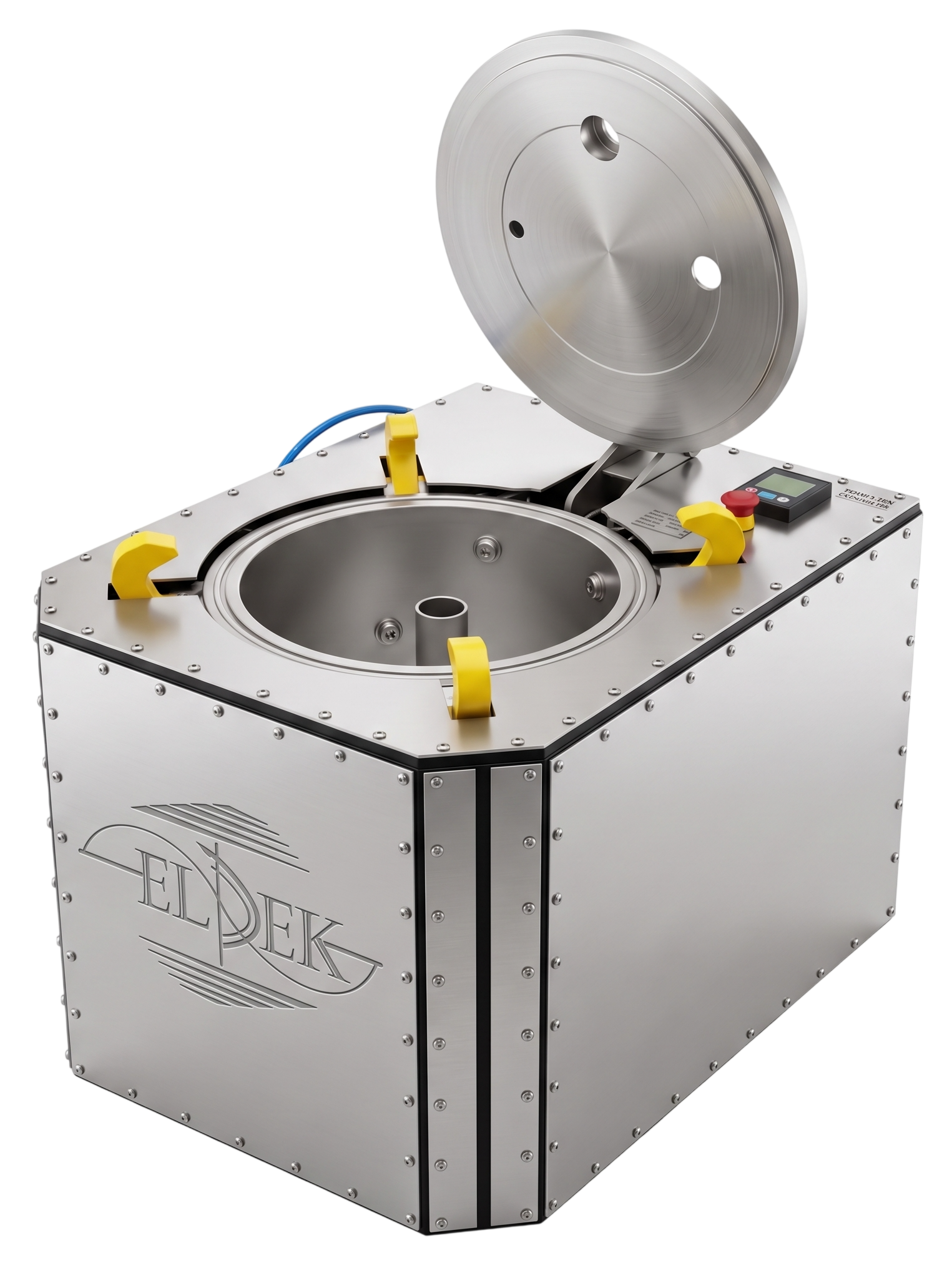

Бак пропитки
Основная рабочая камера — бесшовная труба нержавеющей стали 12х18Н10Т. Каркас обшивки из конструкционного алюминиевого профиля упрощает монтаж и замену панелей. Обшивка из нержавеющей стали легко очищается в случае попадания лака или компаунда. В любом исполнении бак является отдельным модулем — расстояние от края автоклава до зоны загрузки минимизировано.
Диаметры (мм): 225 / 325 / 425 / 530 / 730 / 930 / 1130 / 1330 / 1530 / 1730 / 1930
Рабочая высота (мм): 300–6000 (свыше 3000 — горизонтальное исполнение)
Компоновка: На единой раме или модульное

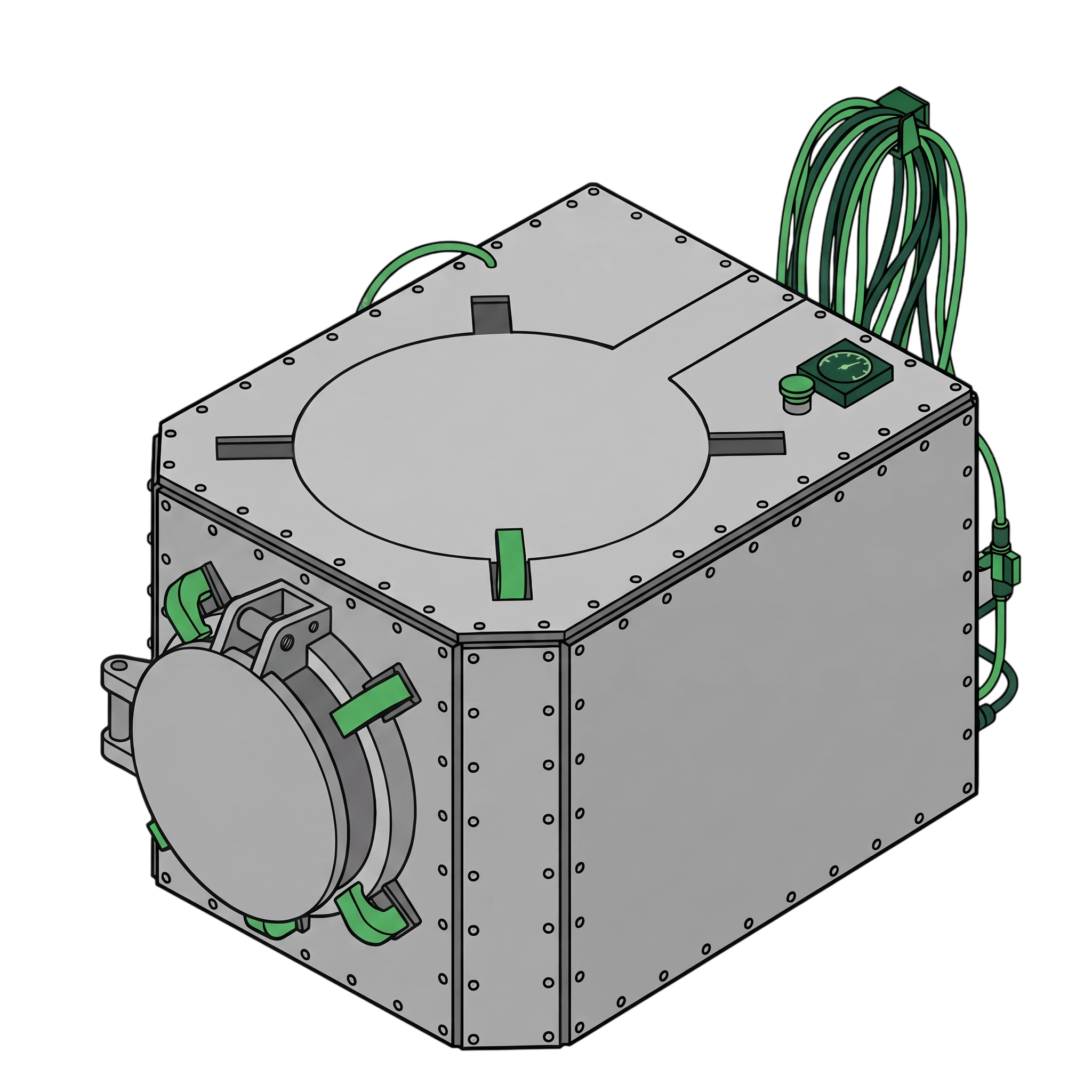

ОСНОВНОЙ УЗЕЛ

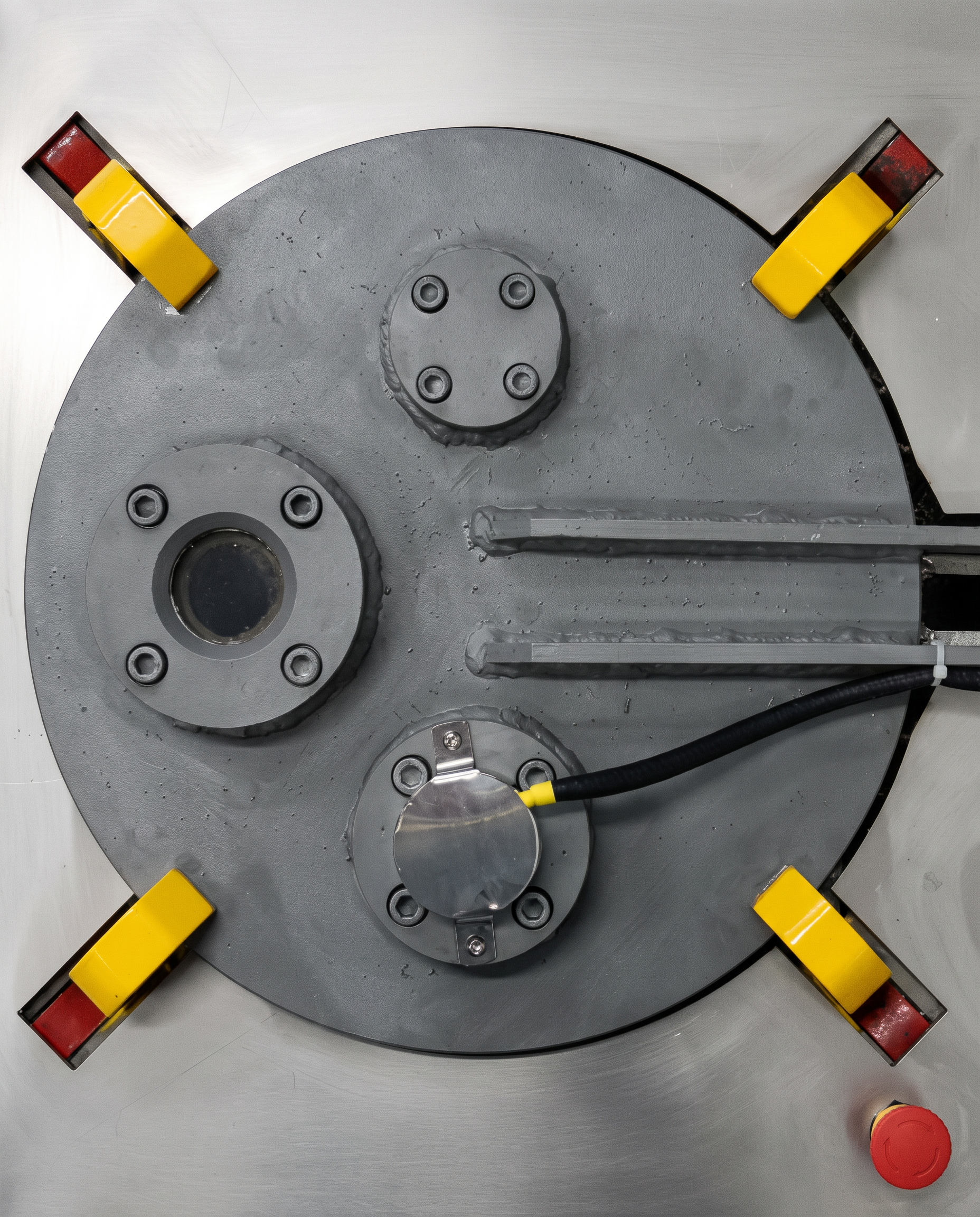

Крышка
Полусферическое исполнение из нержавеющей стали 12х18Н10Т толщиной 30 мм. Позволяет горизонтально монтировать окна подсветки, смотровые окна, штуцер для температурного зонда и заливочное сопло. Гидравлическая система обеспечивает плавность хода и остановку крышки в любом положении.
Открытие: Линейный привод или гидроцилиндр
Запирание: Болтовое, поворотно-рычажное, байонетное
Расч. давление запирания: 15 МПа (рабочее по ОСТ — 0,6 МПа)
ОСНОВНОЙ УЗЕЛ

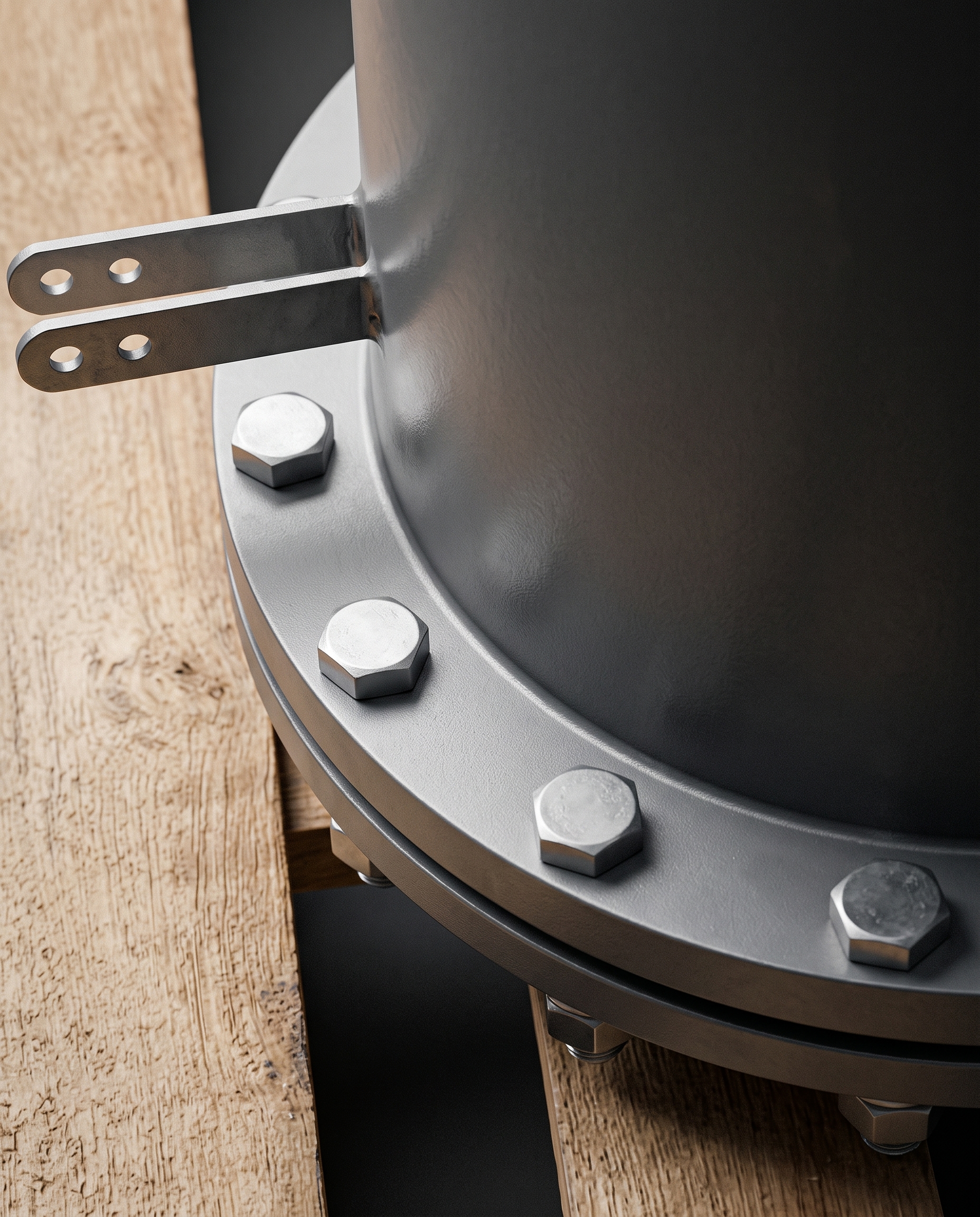

Дно
Нержавеющая сталь 12х18Н10Т. Болтовое соединение с корпусом позволяет нарастить рабочий объём без замены бака — добавляется проставка нужной длины с заменой каркаса и внешних панелей. Это существенно расширяет производительность при минимальных затратах на модернизацию.
Материал: Нержавеющая сталь 12х18Н10Т
Крепление: Съёмное болтовое или сварное
Наращивание объёма: Без замены корпуса бака
СИСТЕМА
Система нагрева
Стандарт — ленточные резистивные нагреватели. Мощность подбирается так, чтобы выход на максимальную температуру занимал не более 15 минут. Регулировка по ПИ-закону обеспечивает точность ±3 °С. Для взрывозащищённого исполнения — жидкостная система со специализированным теплоносителем и термостатом.
Рабочая температура: до 280 °С (макс. 350 °С)
Точность: ±3 °С
Взрывозащита: Жидкостной нагрев до 300 °С за 30 мин
Опция: Рубашка охлаждения
СИСТЕМА

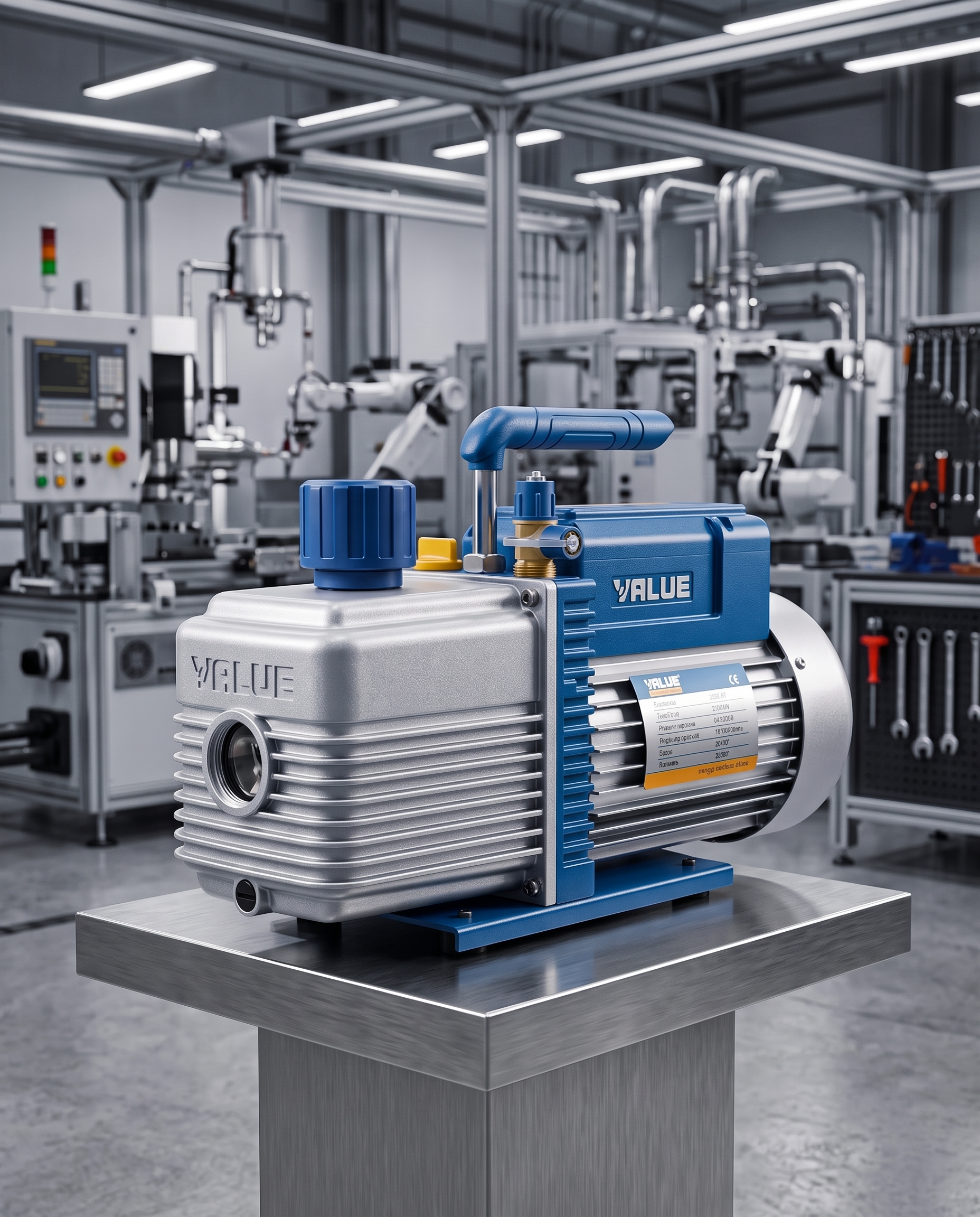

Система вакуумирования
Пластинчато-роторные масляные насосы с производительностью, рассчитанной на набор требуемого вакуума за 2–3 минуты. После набора насос уходит в состояние покоя, что значительно увеличивает его ресурс. При необходимости устанавливаются абсорберы для улавливания паров растворителей.
Рабочее давление: до 0,05 кПа
Максимальное: 0,01 кПа
Время набора: 2–3 минуты
Опция: Абсорберы при наличии растворителей
СИСТЕМА

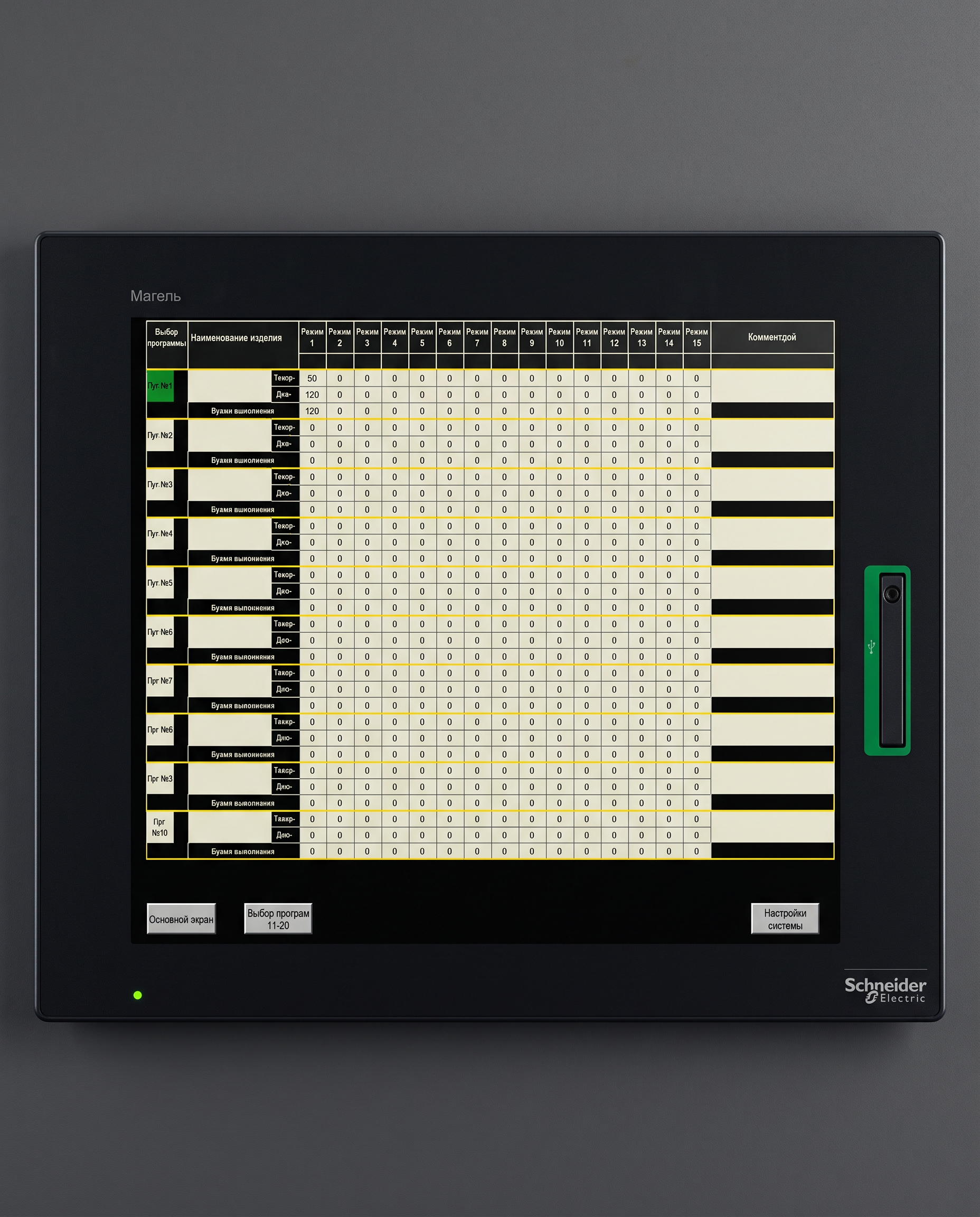

Система управления

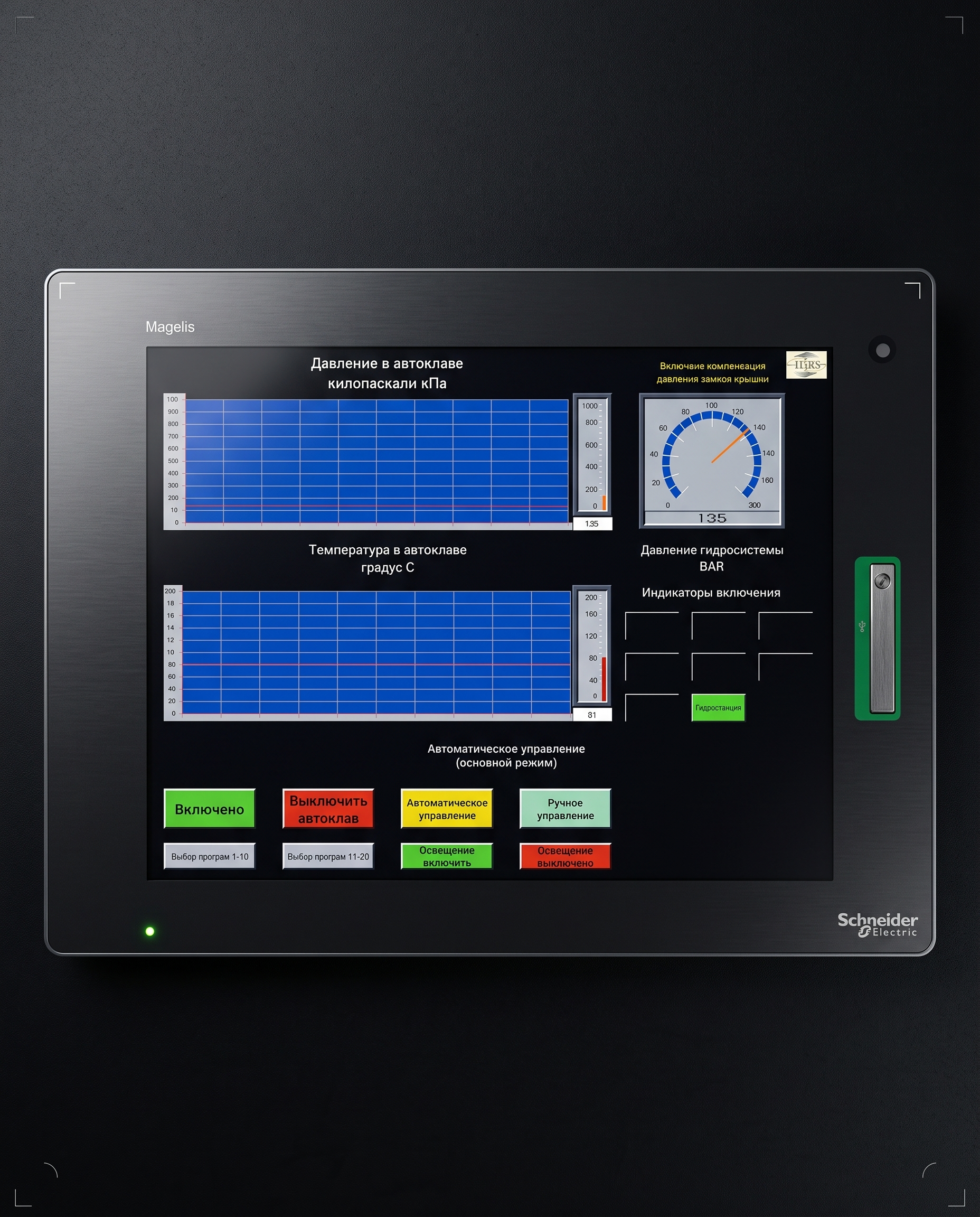

Контроллер Schneider Electric с 15″ Touch-screen панелью оператора. Поддерживает ручной, полуавтоматический и полностью автоматический режим. Журнал техпроцесса можно вывести на печать или сохранить на Flash-карту; система подключается к заводской производственной сети.
Платформа: Schneider Electric, 15″ Touch-screen
Хранение программ: Более 100 программ с журналом ТП
Режимы: Ручной / полуавтомат / автомат
Интеграция: Заводская сеть, Flash-карта, печать
СИСТЕМА

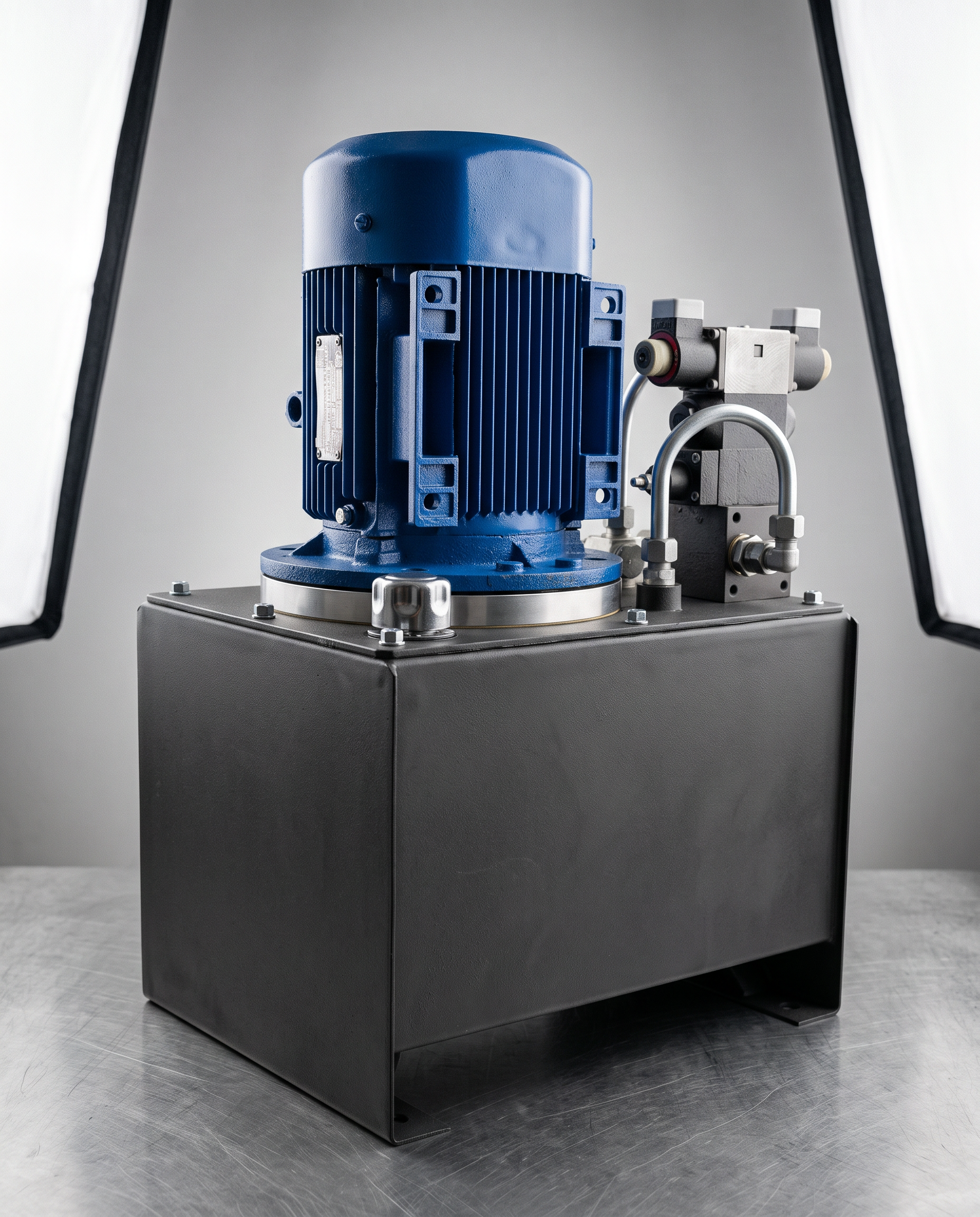

Гидравлическая станция
Гидростанции российского производства выполняют все силовые операции: открытие и закрытие крышки, запирание замков, привод гидромотора миксера. Единый агрегат обслуживает всю установку и обеспечивает остановку крышки в любом промежуточном положении.
Производство: Российское
Функции: Крышка, замки, привод миксера
Исполнение: Стандартное и взрывозащищённое
ОПЦИЯ

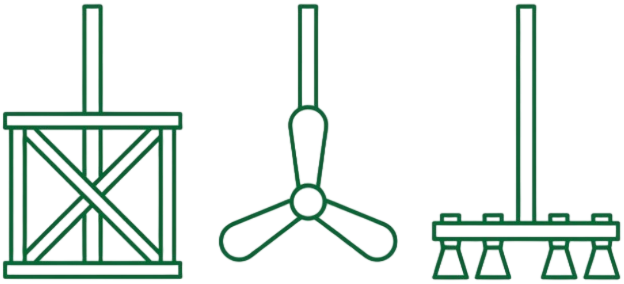

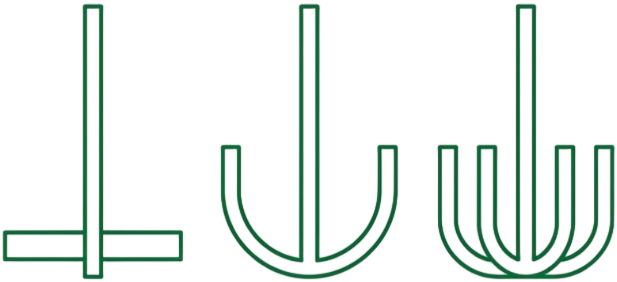

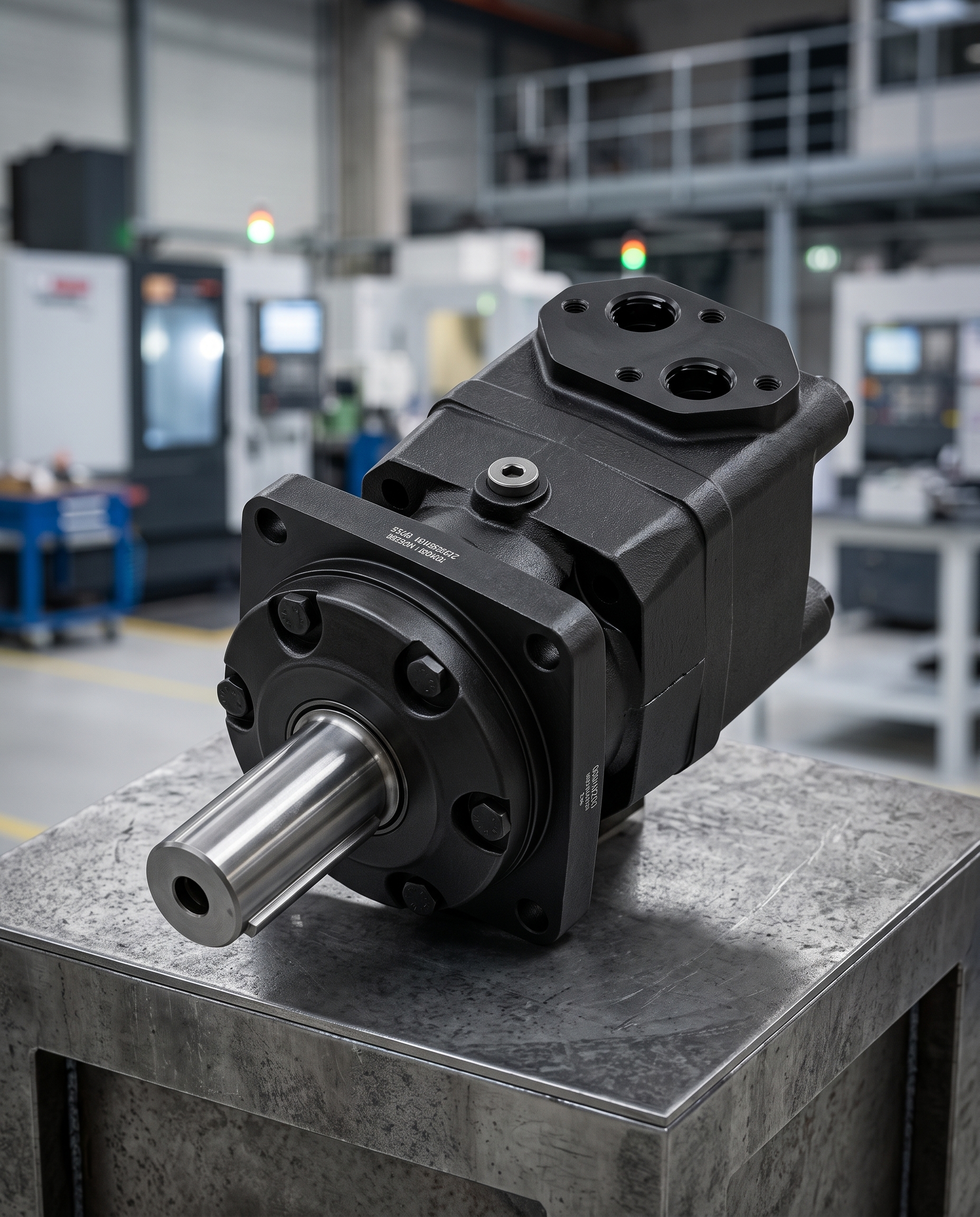

Система перемешивания
Устанавливается, когда установка используется и для подготовки и дегазации компаундов перед заливкой в формы. Гидравлический привод с шестью видами сменных венчиков — тип и мощность подбираются под вязкость конкретного компаунда.
Привод: Гидравлический (от общей гидростанции)
Типы венчиков: 6 видов сменных рабочих лопастей
Подбор под: Тип и вязкость компаунда
ОДНОБАКОВЫЕ УСТАНОВКИ

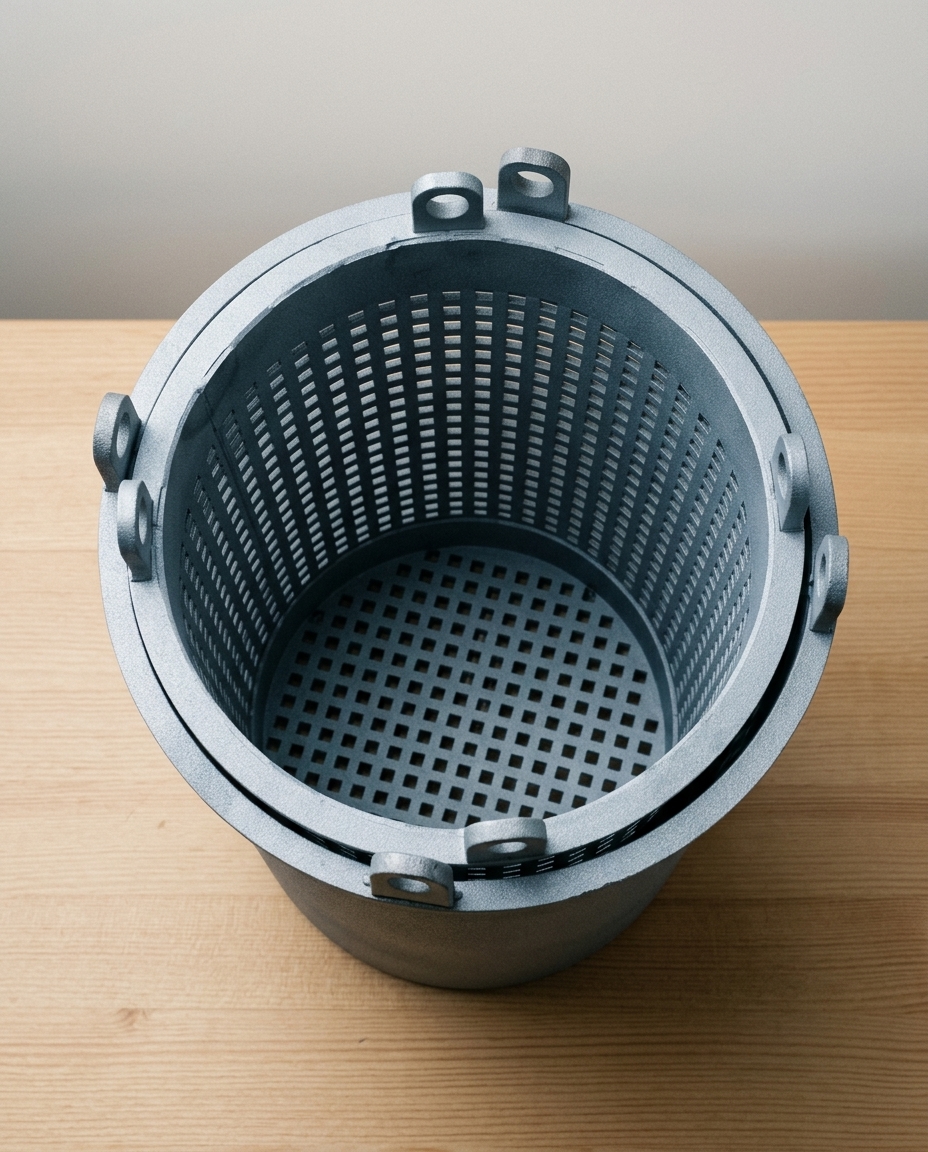

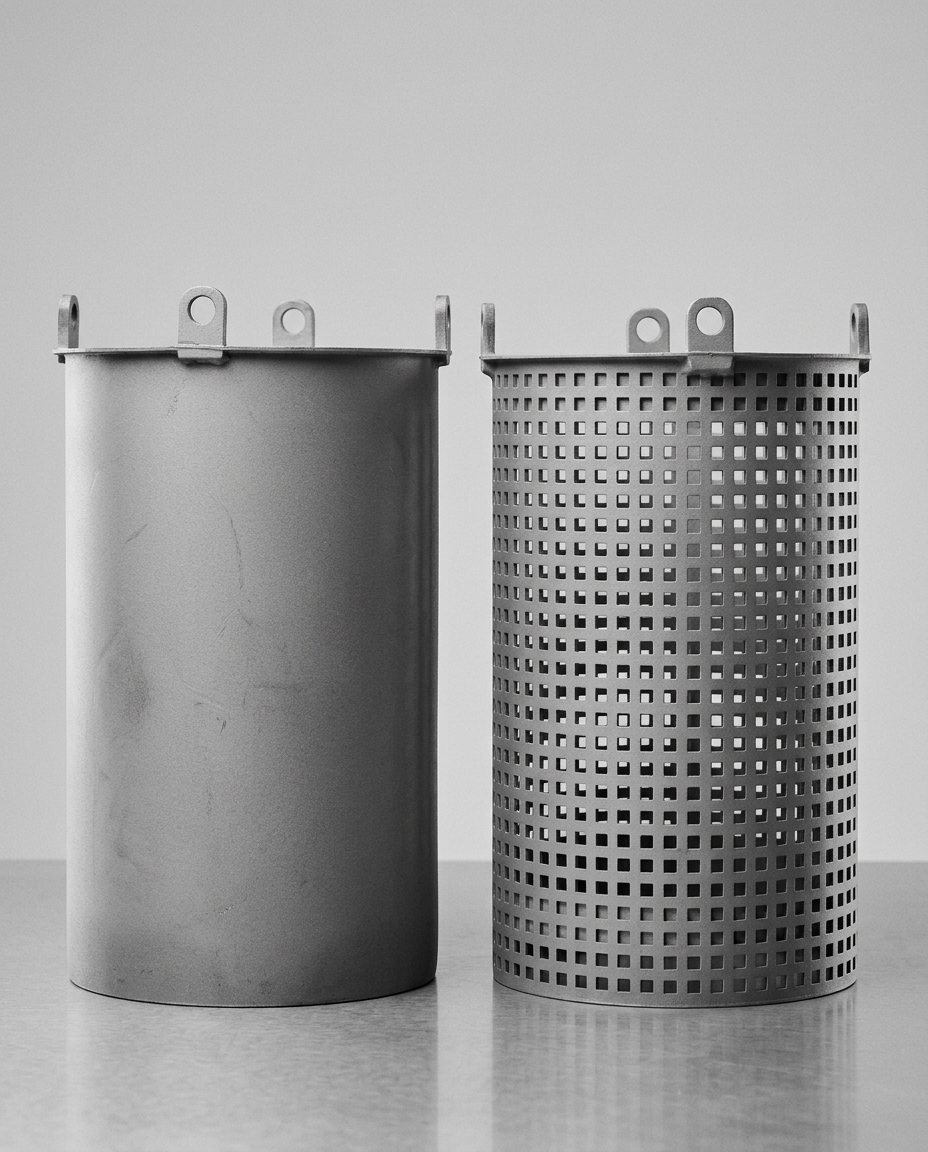

Съёмные ёмкости для пропитки
Нержавеющие ёмкости с геометрией под ТЗ заказчика. Внутренняя часть — сетка, стойка с полками или стойка с направляющими. Позволяют работать с неограниченным числом лаков и компаундов без промывки самого бака.
Материал: Нержавеющая сталь, размеры по ТЗ
Внутренняя структура: Сетка, полки или направляющие
Преимущество: Неограниченная номенклатура компаундов
Подберем установку под ваш техпроцесс
сформируем КП
Заполните и отправьте форму заявки, чтобы подобрать установку по характеристикам и производительности:
Диаметр
Давление
Высота
Температура
Почему выбирают установки «ЭЛДЕК»
ДЛЯ ПРЕДПРИЯТИЙ ОПК
Однобаковая со сменными емкостями
Позволяет работать с неограниченным количеством лаков и компаундов, широкий геометрический ассортимент емкостей.
ДЛЯ ПРЕДПРИЯТИЙ ОПК

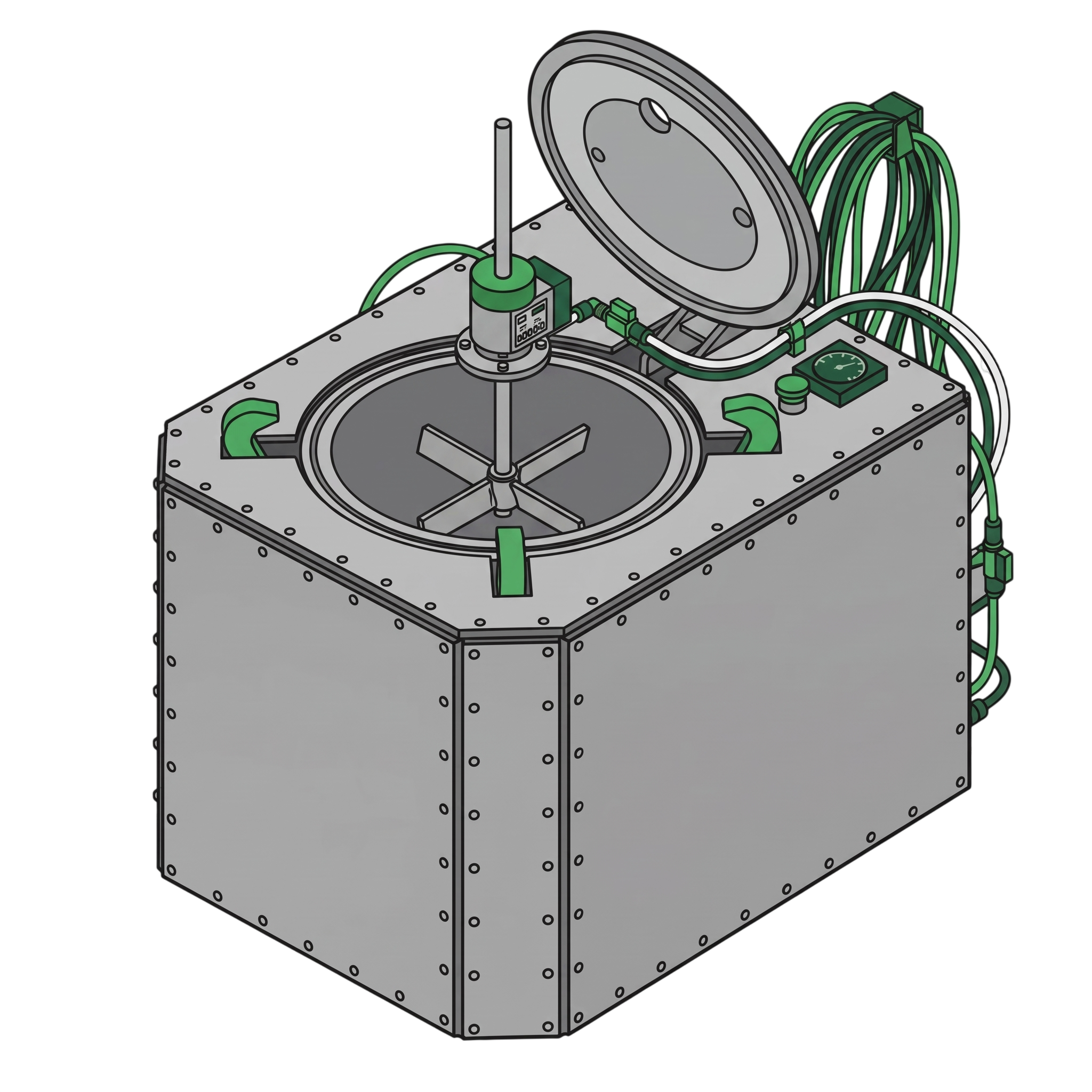

Однобаковая с миксером и сменными емкостями
Все возможности предыдущей + подготовка и дегазация компаунда перед заливкой в формы.
